計 數 器

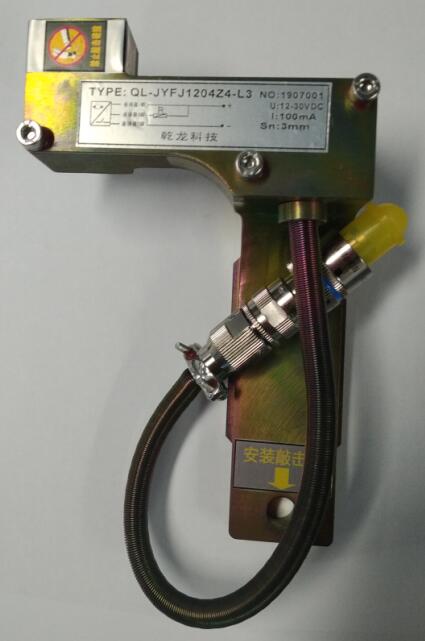

                                 QL-JYFJ1204Z4-L3

一、基本原理

位置檢測計數器是一種由高頻振蕩器、檢波放大器和輸出驅動電路三部分組成的電子感應計數器， 接通電源后，在計數器的感應面上將產生一個交變磁場，當金屬物體接近此表面時，金屬中則產生渦   流而吸取了振蕩器的能量，使振蕩器減弱以至停振。振蕩器的振蕩和停振這兩個信號由電路處理后轉  換成二進制的開關方式輸出，從而起到無接觸檢測物體的控制作用。

    本公司的位置檢測計數器在設計和制造上均按標準工藝嚴格生產，產品一律使用樹脂封灌完整，   在出廠前均已通過測試和檢驗，使穩定性和工作壽命得到充分保障。

二、正常工作條件

1. 工作溫度：      －40℃～85℃

2. 儲存溫度：      －55℃～125℃

3. 相對濕度：        90％(25℃時)

4. 感應面不應受到沖擊和碰撞

三、QL-JYFJ1204Z4-L3參考數據

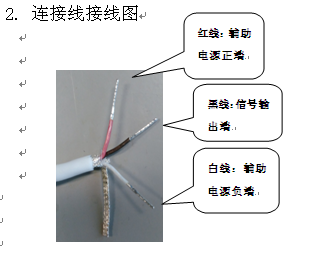

四、接線圖

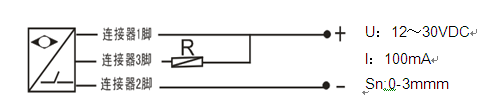

1.接線原理圖(見標簽)，采樣電阻R選3～5KΩ
